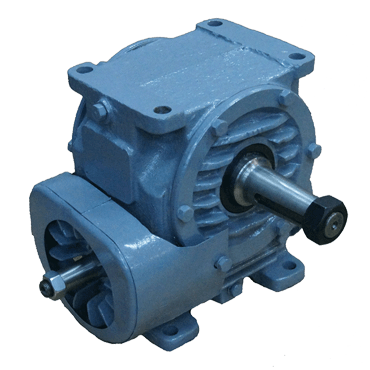

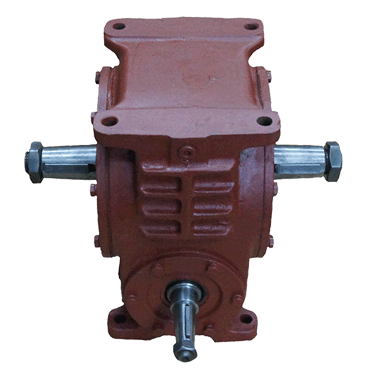

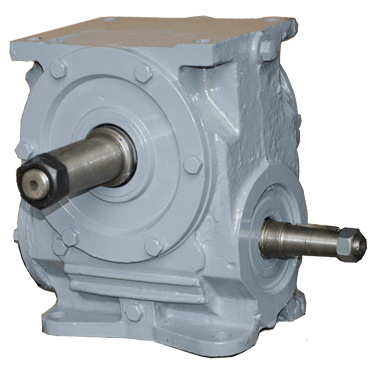

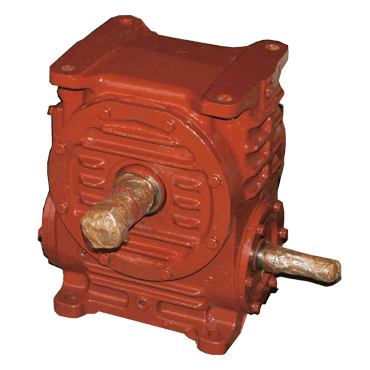

Редукторы Ч-100, Ч-125, Ч-160 - характеристики, устройство, принцип работы, цена/купить в г. Дзержинск, Нижегородская область

Редуктор представляет собой агрегат, состоящий из корпуса с герметичными крышками, куда помещены - червячное колесо с выходным валом, цилиндрический червяк и опорные подшипники. Элементы редуктора при работе постоянно смазываются маслом путем разбрызгивания. Уровень масла контролируется через смотровое окошко на корпусе редуктора. Новые редукторы поставляются без масла, перед началом эксплуатации их следует заправить смазкой (например, Трансол-200).

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

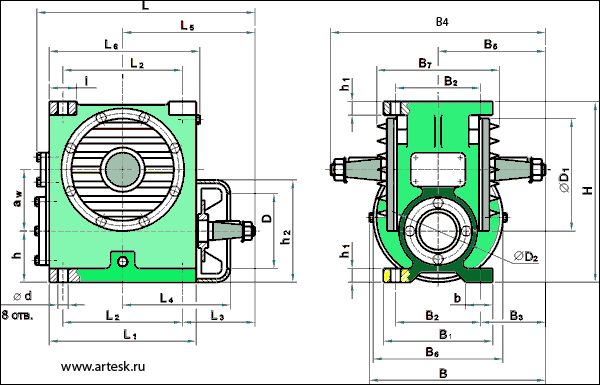

Габаритные и присоединительные размеры

Обознач. размеров	Тип редуктора			Обознач. размеров	Тип редуктора
Обознач. размеров	Ч-100	Ч-125	Ч-160	Обознач. размеров	Ч-100	Ч-125	Ч-160
aw	100	125	160	h1	18	22	30
L	373	437	551	h2	179	217	271
L1	240	275	350	D	140	165	100
L2	200	230	300	D1	220	275	340
L3	125	146	195	D2	150	170	210
L4	177	210	245	B	341	363	434
L5	225	261	345	B1	175	230	280
L6	257	290	373	B2	140	190	230
1	40	45	70	В3	155	135	165
d	19	19	22	В4	450	460	560
b	45	60	70	B5	225	230	280
Н	312	396	500	В6	218	246	286
h	100	111	140	В7	217	242	278

Примечание: Редукторы червячные Ч100, Ч-125, Ч160 по умолчанию комплектуются коническими входными/выходными валами. Возможно также цилиндрическое исполнение входного/выходного вала, подробности такой модификации уточняются в ходе оформления заказа.

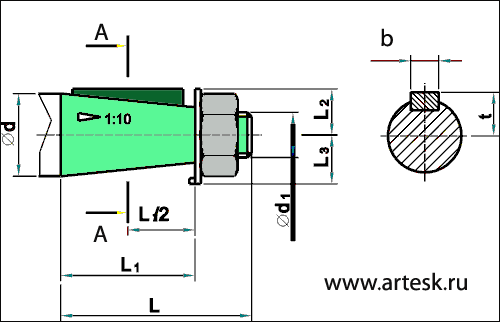

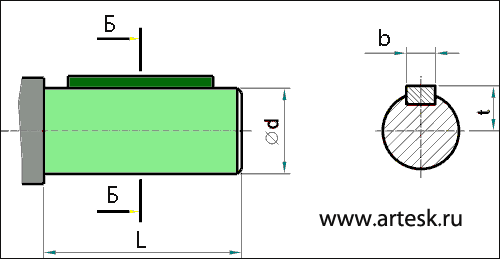

Тип	Выходные концы валов		L	L 1	L2	L3	b	d	d1	t	m
Ч-100	конические	Вал быстроходный	80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-125			80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-160			110	82	28	20	10	40	M24x2- 8g	20,95	-
Ч-100		Вал тихоходный	110	82	32	25	12	45	М30х2- 8g	23,45	-
Ч-125			110	82	38	30	14	55	МЗбх3 -8g	28,95	-
Ч-160			140	105	50	40	18	70	М48х3- 8g	36,38	-
Ч-100	цилиндрические	Вал быстроходный	80	-	-	-	10	32	-	35	-
Ч-125			80	-	-	-	10	32	-	35	-
Ч-160			110	-	-	-	12	40	-	43	-
Ч-100		Вал тихоходный	110	-	-	-	14	45	-	48,5	-
Ч-125			110	-	-	-	16	55	-	59	-
Ч-160			140	-	-	-	20	70	-	74,5	-
Ч-100	Вал полый шлицевой		205	90	57.5	-	-	45	46		2
Ч-125			230	110	60	-	-	55	60		2,5
Ч-160			275	130	72.5	-	-	70	72		2,5

Варианты сборки

Технические характеристики редукторов Ч-100, Ч-125, Ч-160

U ном.	Ч-100							Ч-125							Ч-160
	U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1		U фак.	1500 мин.-1		1000 мин.-1		750 мин.-1		U фак.	1500 мин -1		1000 мин.-1		750 мин.-1
	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд	U фак.	Мт Н.м	кпд	Мт Н.м	кпд	Мт Н.м	кпд
8	7,75	380	0,93	426	0,92	477	0,91	8	659	0,93	758	0,92	826	0,91	8	1250	0,94	1400	0,93	1567	0,92
10	10	367	0,93	410	0,91	460	0,90	10	636	0,93	712	0,92	800	0,91	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	12	374	0,92	420	0,90	470	0,89	13	626	0,92	700	0,91	785	0,89	13	1150	0,93	1290	0,91	1440	0,90
16	15,5	392	0,89	440	0,87	492	0,85	16	676	0,89	757	0,87	850	0,86	16	1390	0,91	1557	0,89	1743	0,88
20	20	389	0,87	414	0,85	464	0,83	20	653	0,88	730	0,86	820	0,84	21	1150	0,88	1290	0,86	1442	0,84
25	24	372	0,87	417	0,84	466	0,83	25	616	0,87	690	0,84	772	0,82	26	1110	0,87	1243	0,85	1392	0,83
31,5	31	400	0,70	448	0,66	500	0,63	32	800	0,81	890	0,78	1000	0,75	32	1600	0,83	1790	0,82	2000	0,79
40	40	387	0,78	433	0,74	485	0,71	40	692	0,79	715	0,76	870	0,73	42	1244	0,79	1360	0,76	1522	0,73
50	48	389	0,77	436	0,73	488	0,71	52	640	0,77	717	0,73	803	0,70	52	1168	0,73	1310	0,74	1465	0,71
63	64	313	0,69	350	0,64	396	0,60	60	610	0,76	683	0,71	765	0,68	66	1033	0,74	1157	0,70	1295	0,66
80	84	292	0,69	327	0,61	366	0,58	84	525	0,69	590	0,63	660	0,60	78	1092	0,74	1223	0,69	1370	0,64
Консольная нагрузка			Рб; Н	800				1200							1600
Консольная нагрузка			Рт; Н	5500				8000							11000
Уровень звука			ДБА	80				80							80
Масса			кг	57 (44)				88							157
