Цилиндрические редукторы 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250: характеристики, устройство, принцип работы, стоимость

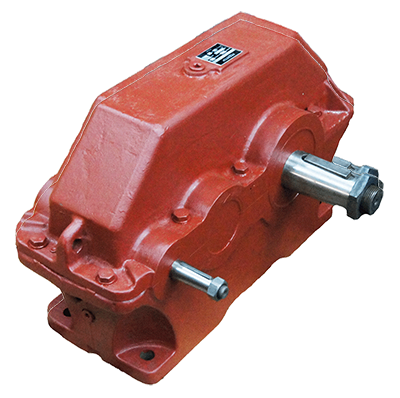

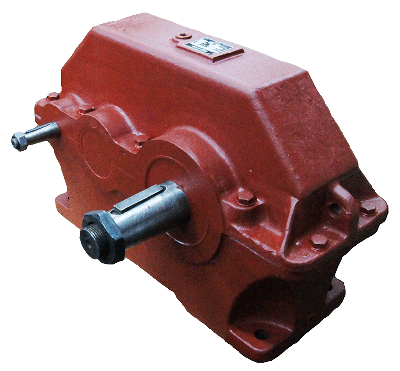

Общепромышленные цилиндрические редукторы 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены повышать крутящий момент то и снижать частоту вращения. В качестве понижающего механизма применяется двухступенчатая цилиндрическая пара состоящая из трёх зубчатых колес.

Цилиндрические редукторы серии Ц2У представлены пятью типоразмерами с возможностью комплектации асинхронными электродвигателями мощностью 0,75 - 45 кВт. Агрегат любого из пяти типоразмеров имеет широкий ряд передаточных чисел в пределах 8; 10; 12,5; 16; 20; 25; 31,5; 40. Максимальный крутящий момент достигает 10000 Нм. Типоразмеры 1Ц2У-100, 1Ц2У-125, 1Ц2У-160 могут иметь алюминиевый либо чугунный корпус, 1Ц2У-200, 1Ц2У-250 - только чугунный.

Базовые характеристики

Номинальная мощность электродвигателя: от 0,75 до 45 кВт;
Допускается эксплуатация с постоянными и переменными нагрузками
Крутящий момент на выходном валу: от 315 до 10000 Нм;
Диапазон передаточных чисел: 8; 10; 12,5; 16; 20; 25; 31,5; 40
Частота вращения выходного вала: от 18 до 187 об/мин;
Тип смазки синтетическое или полусинтетическое масло на срок до 15000 часов работы;
Частота вращения входного вала не более 1800 об/мин;
Доступные варианты сборки: 11, 12, 13, 21, 22, 23, 31, 32, 33
Входные и выходные валы могут быть цилиндрические, конические и полые;
Режим эксплуатации длительный, до 24 часа в сутки;
Климатическое исполнение: О, У, УХЛ, Т
Степень защиты корпуса редуктора IP65.

Серия имеет следующие типоразмеры:
1Ц2У-100 (Ц2У-100), 1Ц2У-125 (Ц2У-125), 1Ц2У-160 (Ц2У-160), 1Ц2У-200 (Ц2У-200), 1Ц2У-250 (Ц2У-250)

Система обозначения цилиндрических редукторов серии 1Ц2У (Ц2У)

1Ц2У – 160 – 25 – 13 - К - Ц - У1

1Ц2У - Редуктор цилиндрический двухступенчатый универсального типа
160 - Типоразмер (расстояние между осями валов в мм) возможные варианты 100, 125, 160, 200, 250
25 - Передаточное отношение, возможные варианты 8; 10; 12,5; 16; 20; 25; 31,5; 40
13 - Вид сборки, возможные варианты 11, 12, 13, 21, 22, 23, 31, 32, 33
К - Исполнение входного вала (в данном случае конический)
Ц - Исполнение входного вала (в данном случае конический)
У - Климатическое исполнение, возможные варианты О, У, УХЛ, Т
1 - Категория размещения

Типоразмер	M max, Нм	D - выходного вала, мм
1Ц2У-100	315	30
1Ц2У-125	630	40
1Ц2У-160	1250	50
1Ц2У-200	2500	65
1Ц2У-250	5000	85

Модификации редукторов


Варианты сборки - 11	Варианты сборки - 12	Варианты сборки - 13

Варианты сборки - 21	Варианты сборки - 22	Варианты сборки - 23

Варианты сборки - 31	Варианты сборки - 32	Варианты сборки - 33

Технические данные

зубчатые колеса - легированная сталь
валы - конструкционная сталь
смазка - синтетическое масло

Смазочные материалы

Типоразмер	Объём заливаемого масла	Марка масла	Периодичность проверки и заливки масла
1Ц2У-100	0,7	Летнее: ИРП 150, ИТП 200 Зимнее: ТСп-10	Каждые 90 суток
1Ц2У-125	0,9
1Ц2У-160	4,5
1Ц2У-200	9
1Ц2У-250	15

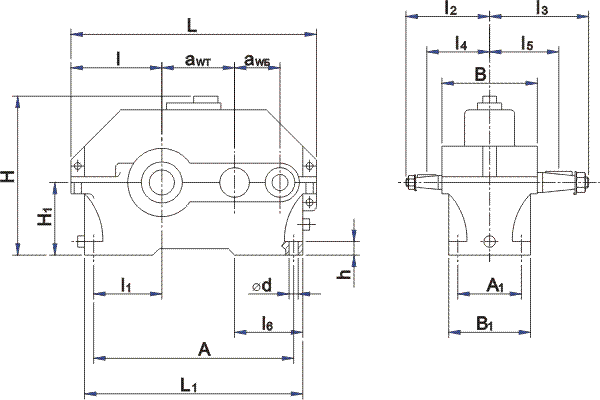

Габаритные и присоединительные размеры

Типоразмер редуктора	Межосевые расстояния		L	L1	l	l1	l2	l3	l4	l5	l6	H не более
Типоразмер редуктора	aw - вых	aw - вх	не более
1Ц2У-100	100	80	387	325	136	85	136	165	103	115	-	230
1Ц2У-125	125	80	450	375	160	106	145	206	112	136	-	272
1Ц2У-160	160	100	560	475	200	136	170	224	132	155	145	345
1Ц2У-200	200	125	690	580	243	165	212	280	160	190	186	425
1Ц2У-250	250	160	825	730	290	212	265	335	195	230	224	530

Типоразмер редуктора	H1	h
Типоразмер редуктора	H1	c чугун. корп.	с алюм. корп.	А	A1	В	B1	d
1Ц2У-100	112	—	20±3	290	109	155	145	15
1Ц2У-125	132	—	22±3	335	125	175	165	19
1Ц2У-160	170	24±4	28±4	425	140	206	195	24
1Ц2У-200	212	30±4	—	515	165	243	230	24
1Ц2У-250	265	32±5	—	670	218	290	280	28

Размеры входного и выходного валов

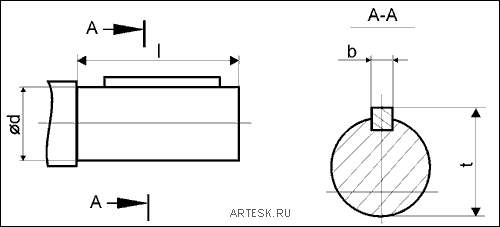

Цилиндрический вал

Модель	Тип вала	d	I	b	t
1Ц2У-100	Входной	18	36	6	20,5
1Ц2У-125		18	36	6	20,5
1Ц2У-160		22	42	6	24,5
1Ц2У-200		25	58	8	28
1Ц2У-250		35	82	10	38
1Ц2У-100	Выходной	30	58	8	33
1Ц2У-125		40	82	12	43
1Ц2У-160		50	105	14	53,5
1Ц2У-200		65	105	18	69
1Ц2У-250		85	170	22	90

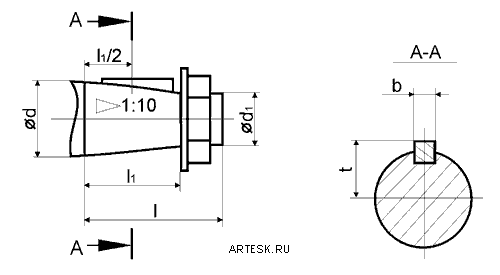

Конический вал

Модель	Тип вала	d	d1	I	I1	b	t
1Ц2У-100	Входной	20	М12х1,25	50	36	4	10,6
1Ц2У-125		20	М12х1,25	50	36	4	10,6
1Ц2У-160		25	М16х1,5	60	42	5	13,45
1Ц2У-200		30	М20х1,5	80	58	5	15,55
1Ц2У-250		40	М24х2,0	110	82	10	20,9
1Ц2У-100	Выходной	35	М20х1,5	80	58	6	18,55
1Ц2У-125		45	М30х2,0	110	82	12	23,45
1Ц2У-160		55	М36х3,0	110	82	14	28,95
1Ц2У-200		70	М48х3,0	140	105	18	36,38
1Ц2У-250		90	М64х4,0	170	130	22	46,75

Технические характеристики

Основные показатели				Типоразмер
Основные показатели				1Ц2У-100	1Ц2У-125	1Ц2У-160	1Ц2У-200	1Ц2У-250
Номинальные передаточные числа			Группа 1	10; 20; 31,5; 40
Номинальные передаточные числа			Группа 2	8;12,5; 16; 25
Реальные передаточные числа			Группа 1	10,32;20,64; 32,55; 40,32	10; 20; 31,5;38,37	10,32; 20,64; 32,55; 40,32	9,76; 20,02; 31,47; 38,98	9,94; 20,67; 31,47; 38,4
Реальные передаточные числа			Группа 2	8; 12,8; 16; 25,6	7,75; 12,18; 15,48; 24,36	8; 12,6; 16,0; 25,2	8,09; 12,08; 16,6; 24,83	8,33; 12,12; 16; 24,54
Крутящий момент на выходном валу при длительной эксплуатация с постоянной нагрузкой Нм			постоянный (Н) ПВ=100%	315	630	1250	2500	5000
Крутящий момент на выходном валу при работе редуктора на кратковременных режимах. Нм			тяжелый (Т) ПВ=40%	315	630	1600	3150	6300
			средний (С) ПВ=25%			2000	4000	8000
			легкий (Л) ПВ=15%			2500	5000	10000
Радиальная консольная нагрузка, приложенная на середину вала, Н	входного вала		постоянный (Н) ПВ=100%	500	750	1000	2240	3150
			тяжелый (Т) ПВ=40%			1150	2500	3550
			средний (С) ПВ=25%			1280	2800	4000
			легкий (Л) ПВ=15%			1450	3150	4500
	выходного вала		постоянный (Н) ПВ=100%	4500	6300	9000	12500	18000
			тяжелый (Т) ПВ=40%			10000	14000	20000
			средний (С) ПВ=25%			11200	16000	22400
			легкий (Л) ПВ=15%			12500	18000	25000
Термическая мощность, кВт				Лимита нет
Коэффициент полезного действия, не менее, %				97
Масса редуктора, не более, кг		с чугунным корпусом		—		95	170	310
Масса редуктора, не более, кг		с алюминиевым корп.		21	31,5	57
