Техническое описание

Редукторы серии 2Ч имеют одну ступень позволяющую получить диапазон передаточных чисел в пределах 8 - 80. Редукторы 2Ч в отличие от редукторов серии Ч не имеют вентилятора охлаждения. Для отвода тепла корпус редуктора имеет ребристую структуру. Серия 2Ч выпускается в трех типоразмерах - 2Ч-40, 2Ч-63, 2Ч-80. Максимально выдаваемый момент на тихоходном валу может достигать 250 Нм.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

нагрузка постоянная или переменная, одного направления и реверсивная

температура окружающей среды от -40 до +50°С

влажность не более 95%

Внешняя среда неагрессивная, запыленность не более 10 мг/м3

высота над уровнем моря - не более 1000м

работа постоянная и с периодическими остановками (без ударов и толчков)

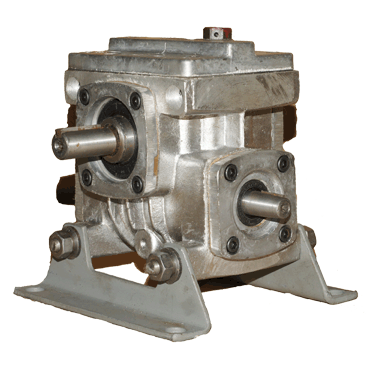

Редуктор 2Ч-40

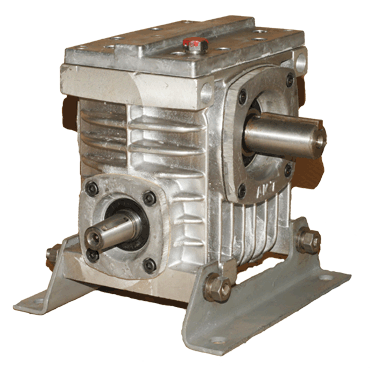

Редуктор 2Ч-63, 2Ч-80

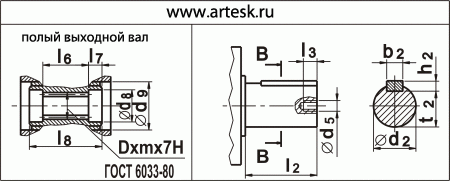

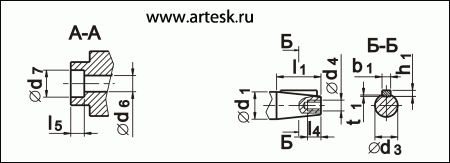

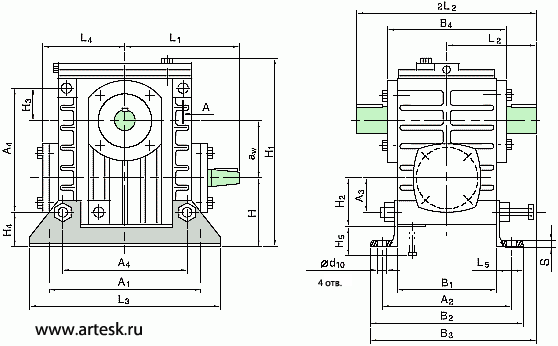

Габаритные и присоединительные размеры 2Ч-40, 2Ч-63, 2Ч-80

Типоразмер редуктора	aw	A1	A2	A3	A4	B1	B2	B3	B4	H	H1	H2	H3	H4
2Ч40	40	150	140	35	105	100	164	182	120	72	180	55	30	37
2Ч63	63	180	165	42	150	125	197	219	145	82	225	59	45	40
2Ч80	80	225	185	50	180	140	212	250	165	92	267	75	50	42

Типоразмер редуктора	H5	L1	L2	L3	L4	L5	b1	b2	d1	d2	d3	d4
2Ч40	115	100	90	180	75	32	3	6	16	18	14,6	М5
2Ч63	155	145	120	220	100	36	4	8	22	28	20,2	М8
2Ч80	190	160	145	260	120	36	5	10	25	35	22,9	М8

Типоразмер редуктора	d5	d6	d7	d8	d9	d10	h1	h2	l1	l2	l3	l4	l5	l6
2Ч40	М5	10,5	16	23	60	13	3	6	28	28	15	15	8	72
2Ч63	М8	10,5	16	33	70	13	4	7	36	42	20	20	8	68
2Ч80	М8	12,5	18	41	90	15	5	8	42	58	20	20	8	64

Типоразмер редуктора	l7	l8	s	t1	t2	эвольвентные шлицы ГОСТ 6033-80	объем масла,л	масса,кг
2Ч40	20	112	4	1,8	14,5	22х1,5х7Н	0,18…0,3	6,7
2Ч63	20	108	5	2,5	24	32х1,5х8Н	0,3…0,7	13,1
2Ч80	26	116	5	3	30	40х1,5х8Н	0,5…1,0	18,6

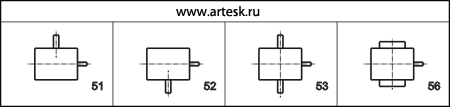

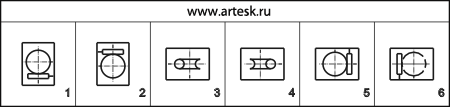

Варианты сборки редукторов 2Ч-40, 2Ч-63, 2Ч-80

Технические характеристики 2Ч-40, 2Ч-63, 2Ч-80

U ном.	2Ч-40			2Ч-63			2Ч-80
	U фак.	1500 об/мин.		U фак.	1500 об/мин.		U фак.	1500 об/мин.
	U фак.	Мт Н.м	η	U фак.	Мт Н.м	η	U фак.	Мт Н.м	η
8	7,75	28	0,87	7,75	105	0,89	7,75	210	0,90
10	9,75	28	0,85	9,75	100	0,88	10	190	0,89
12,5	12,25	26	0,83	12,75	93	0,88	12,25	200	0,88
16	15,5	28	0,81	15,5	110	0,84	15,5	210	0,85
20	19,5	28	0,76	19,5	104	0,83	20	210	0,83
25	24,5	26	0,73	25,5	95	0,81	25,5	210	0,82
31,5	31	32	0,70	31	116	0,74	31	260	0,77
40	39	29	0,63	39	110	0,73	39	240	0,72
50	49	28	0,60	51	100	0,68	51	240	0,71
63	64	26	0,58	63	93	0,62	64	200	0,64
80	-	-	-	83	83	0,60	83	170	0,61
