Двухступенчатые редукторы Ч2-160: характеристики, устройство, принцип работы, стоимость

Ч2-160

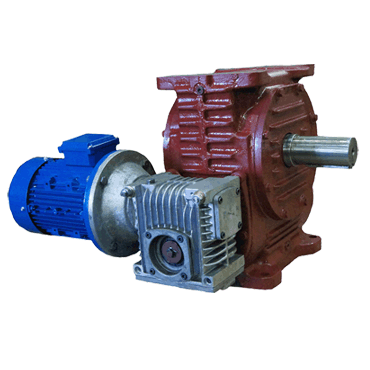

Редукторы червячные двухступенчатые серии Ч2-160 изготавливаются на базе редукторов серии Ч. Редуктор состоит из двух ступеней: первая ступень – редуктор серии Ч80 с передаточным отношением в диапазоне 1-80, вторая ступень - редуктор серии Ч160 с передаточным отношением в диапазоне 1-80. Совокупность редукторов позволяет получить соотношение в диапазоне 100 – 4000. Редуктор имеет 12 вариантов сборки и и три варианта сборки червячных пар.





УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • частота вращения входного вала не более 1500 об/мин;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • климатические исполнения У,Т для категорий размещения 1-3 и климатическое исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69;
  • вращение валов в любую сторону;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3.

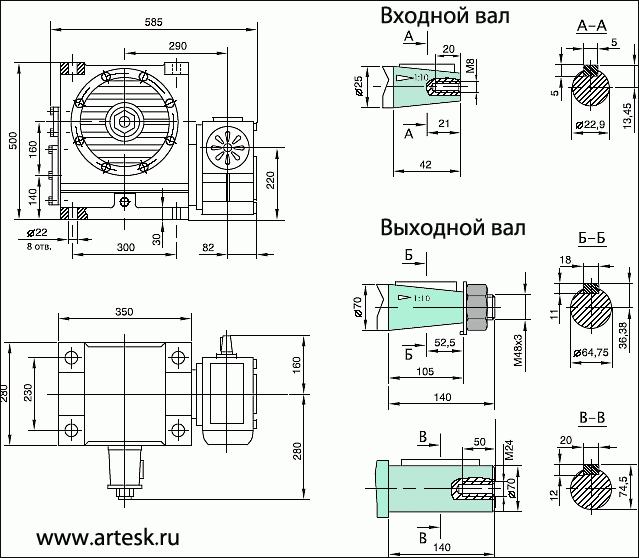

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры Ч2-160

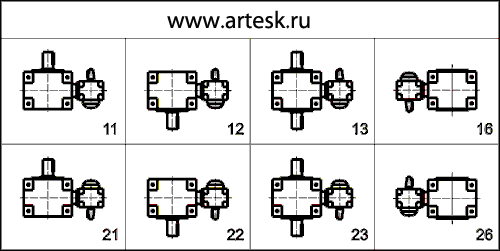

Варианты сборки

Схема сборки редукторов Ч2-160

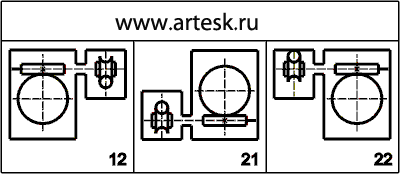

Варианты сборки червячных пар

Варианты сборки червячных пар



Технические характеристики

Параметр
Передаточное число (i)
100
125
160
200
250
400
630
1000
1600
2500
4000
Номинальный крутящий момент на выходном валу, Н.м при ПВ>63%
2500
3150
3150
3550
3550
3550
4000
4000
4000
3550
2800
при ПВ<63%
3100
3800
3150
3550
3700
4500
4400
5000
5300
5450
4000
при ПВ=40%
3500
4200
3150
3550
4100
4600
4600
5150
5300
5450
4000
при ПВ=25%
3700
4500
3150
3550
4600
4600
4600
5150
5300
5450
4000
при ПВ=16%
3995
5000
3150
3550
5150
4600
4800
5150
5300
5450
4000
КПД, % при ПВ>63%
77
74
73
68
65
60
55
50
35
30
22
Термическая мощность, кВт при ПВ>63%
3,15
3,15
3,15
3,47
2,90
2,90
2,05
1,24
1,09
0,92
0,92



Масса редуктора: 186,5 килограмм.
