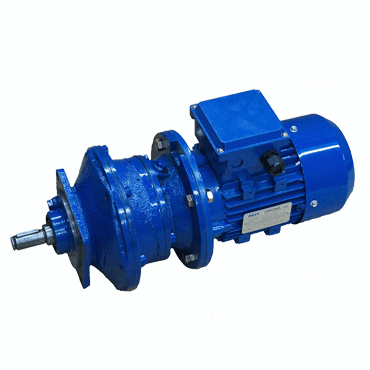

Волновые мотор-редукторы ЗМВз
Волновые мотор-редукторы получили большую популярность во всех отраслях промышленности из-за высоких показателей передаточного отношения (до 1/350). Число волн деформации соответствует количеству зон зацепления. Волновая передача напоминает планетарную за разницей, что количество зубьев сателлитов не совпадает с количеством неподвижного колеса. Волновой мотор-редуктор состоит из гибкого колеса, жесткого колеса и волнового генератора.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Технические характеристики



Техническое описание

Зубчатые волновые мотор-редукторы ЗМВз выпускаются в различных модификациях: на лапах и на фланце. Комплектуются асинхронными электродвигателями переменного тока. Передаваемая мощность от 0,12 до 2,2 кВт, диапазон скоростей 6,3-35,5 об/мин, усилие на выходном валу 40 - 1250 Нм.



Условия использования волновых мотор-редукторов:

  • Нагрузка постоянная/переменная по величине/направлению (в рамках допускаемого крутящего момента);
  • Работа длительная и с остановками, если того требует технологический процесс;
  • Вал выполняет вращения в обе стороны;
  • Атмосфера I и II в условиях запыленности воздуха не более 10 мг/м.куб.;
  • Климатические исполнения: «У» - для категорий размещения 3, исполнение «УХЛ» и «О» - для категории 4;
  • Условия рационального использования в части влияния мех.факторов внешней среды по группе М1.



Габаритные и присоединительные размеры

Волновые мотор-редукторы ЗМВз

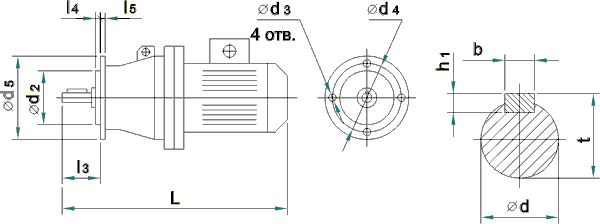

Габаритные и присоединительные размеры ЗМВз

Фланцевое исполнение
Габаритные и присоединительные размеры

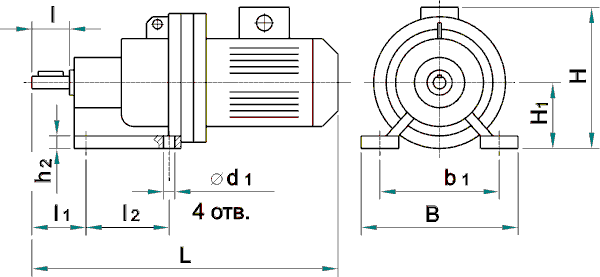

Габаритные и присоединительные размеры ЗМВз



Исполнение на лапах
Габаритные и присоединительные размеры


Типоразмер мотор-редуктора

L

B

H

l

l1

l2

l3

l4

l5

d

не более

3МВз-63

365

130

155

36

55

80

51

3

15

22k6

3МВз-80

416

160

171

60

85

130

69

4

15

28k6

3МВз-160

690

270

275

110

140

210

124

4

25

55k6




Типоразмер мотор-редуктора

d1

d2

d3

d4

d5

b

b1

h1

h2

t

H1

3МВз-63

13

80

13

100

130

6

100

6

15

24,5

71

3МВз-80

15

100

15

130

160

8

155

7

15

31,0

80

3МВз-160

19

180

19

215

250

16

220

10

18

59

125



Технические характеристики ЗМВз

Наименование мотор-редуктора

Номинальная частота вращения выходного вала, об/мин

Номинальный крутящий момент на выходном валу, Н·м

Передаточное отношение редукторной части

Масса, кг
(не более)

Двигатель

Тип

Мощность кВт

3МВз-63

9,0

80

158

7,5

АИР56А4

0,12

12,0

71

125

АИР56А4

0,12

16,0

67

104

АИР56А4

0,12

18,0

56

78

АИР56А4

0,12

35,5

40

78

АИР56А2

0,18

3МВз-80

7,1

180

204

12,5

АИР63А4

0,25

9,0

160

164

АИР63А4

0,25

12,0

160

135

АИР63А4

0,25

16,0

150

101

АИР63А4

0,25

18,0

110

80

АИР63А4

0,25

35,5

80

80

АИР63А2

0,37

3МВз-160

6,3

1250

275

54

АИР80А4

1,1

7,1

1250

204

54

АИР80А4

1,1

9,0

1250

164

54

АИР80А4

1,1

12,0

1125

135

55

АИР80В4

1,5

16,0

1120

101

55

АИР80В4

1,5

18,0

880

80

55

АИР80В4

1,5

35,5

630

80

56

АИР80В2

2,2

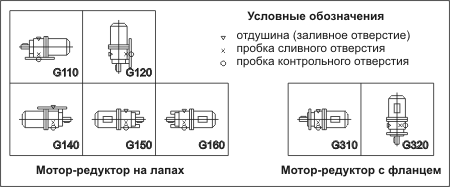

Варианты размещения мотор-редуктора по способу монтажа

Вариант размещения мотор-редуктора ЗМВз по способу монтажа
