Двухступенчатый червячный мотор-редуктор Varvel (Варвел) SRT28-RT40, SRT28-RT50, SRT40-RT70, SRT40-RT85, SRT50-RT110: характеристики, устройство, принцип работы, цена

SRT28-RT40, SRT28-RT50, SRT40-RT70, SRT40-RT85, SRT50-RT110

Один из самых известных мировых лидеров приводной техники компания VARVEL, представляет на российском рынке двухступенчатый червячный мотор-редуктор серии SRT-RT, здесь воплощены самые последние разработки Итальянского завода. Каждая деталь тщательно обрабатывается и проходит контроль по стандартам ЕС. Редукторы SRT-RT имеют высокую перегрузочную способность, одновременно сочетая в себе компактные размеры и низкую стоимость. Благодаря унифицированным размерам серия SRT-RT может заменить практически любой аналогичный редуктор. Диапазон оборотов 0,2 до 12,4 достигается широким рядом передаточных отношений (225 – 10000). Комплектуются редукторы асинхронными электродвигателями 0,06 – 1,5 кВт.

Серия имеет следующие типоразмеры:
SRT28-RT40, SRT28-RT50, SRT40-RT70, SRT40-RT85, SRT50-RT110

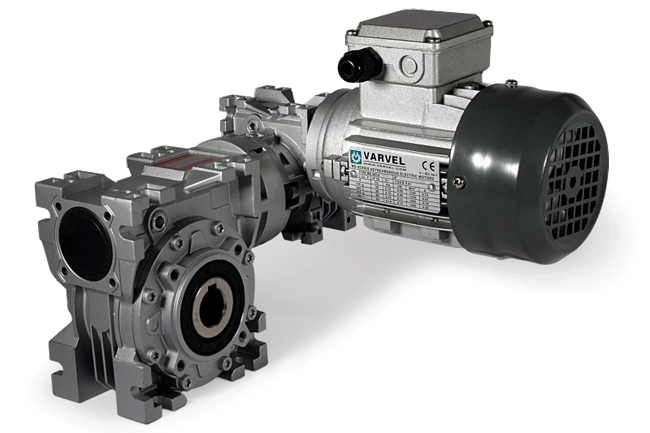

Двухступенчатый червячный мотор-редуктор Varvel (Варвел) SRT-RT

Система обозначения червячных мотор-редукторов серии SRT-RT

SRT/RT 40/70 140(7x20) АС28 F(L) IEC:63 B14 //0,12/4-11/090/063/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2

SRT/RT – Cерия двухступенчатого редуктора
40/70 – Межосевое расстояние редуктора первой и второй ступени, мм
140 – Номинальное передаточное отношение сборки
(7x20) – Номинальное передаточное отношение первой и второй ступени
АС28 – Диаметр выходного вала, мм
F(L) – Выходной фланец
IEC – Стандарт электродвигателя
63 – Типоразмер электродвигателя (высота от лап до центра вала)
B14 – Тип фланца электродвигателя (малый)
0,12 – Мощность электродвигателя в кВт
4 – Количество полюсов электродвигателя (1500 об/мин)
090 – Внешний диаметр фланца электродвигателя (PAM), мм
063 – Высота от лап до оси (только для лапного исполнения, для фланцевого исполнения ставится 000)
IM2181 – Конструктивное исполнение по способу монтажа
IP54 – Степень защиты
F - Класс изоляции обмоток электродвигателя
220/380/50 – Напряжение (В) и частота (Гц) питания электродвигателя
У3 - Климатическое исполнение
S1 - Режим работы
Т - Электротормоз
10 - Момент тормоза в Нм
АС - Тип питания электротормоза (переменное)
220/380 – Напряжение питания электротормоза
К2 – Положение клеммной коробки

Типоразмер
M max, Нм

D - выходного вала,

мм

SRT28-RT40
60
19
SRT28-RT50
110
24
SRT40-RT70
310
28
SRT40-RT85
600
32
SRT50-RT110
900
42



Габаритные и присоединительные размеры

Реактивная штанга, выходной вал

Присоединительные размеры фланца электродвигателя

Монтажные положения

Вес червячных редукторов серии SRT-RT, кг

Выходные обороты и мощность электродвигателей (кВт) pdf.

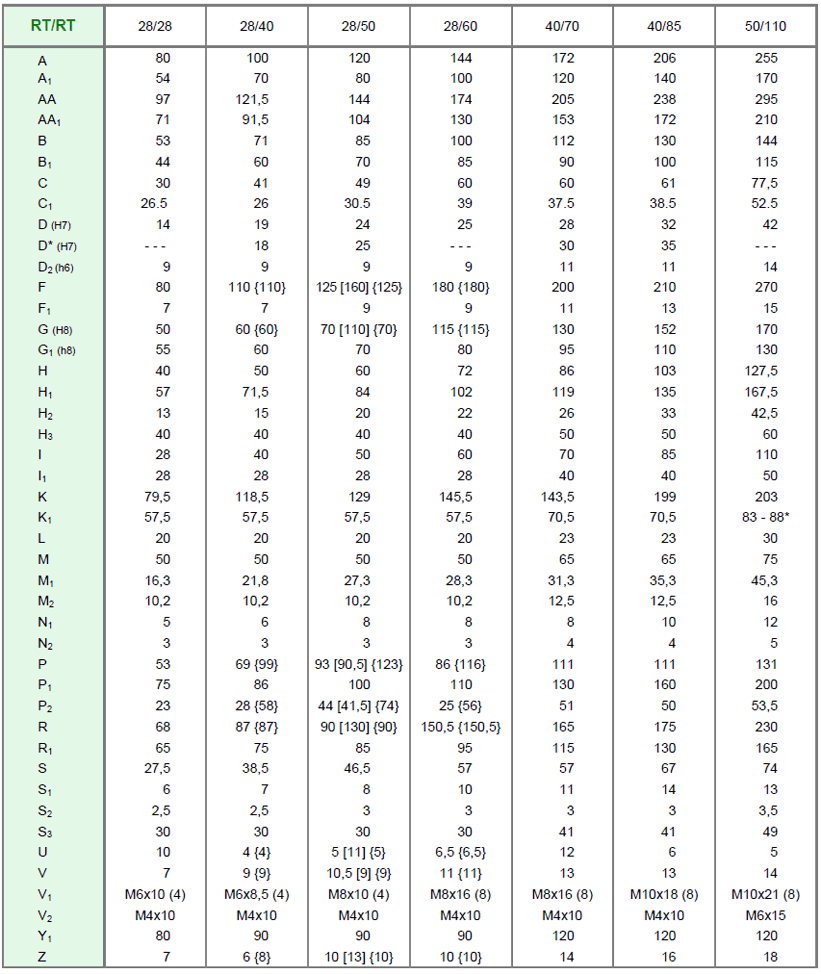

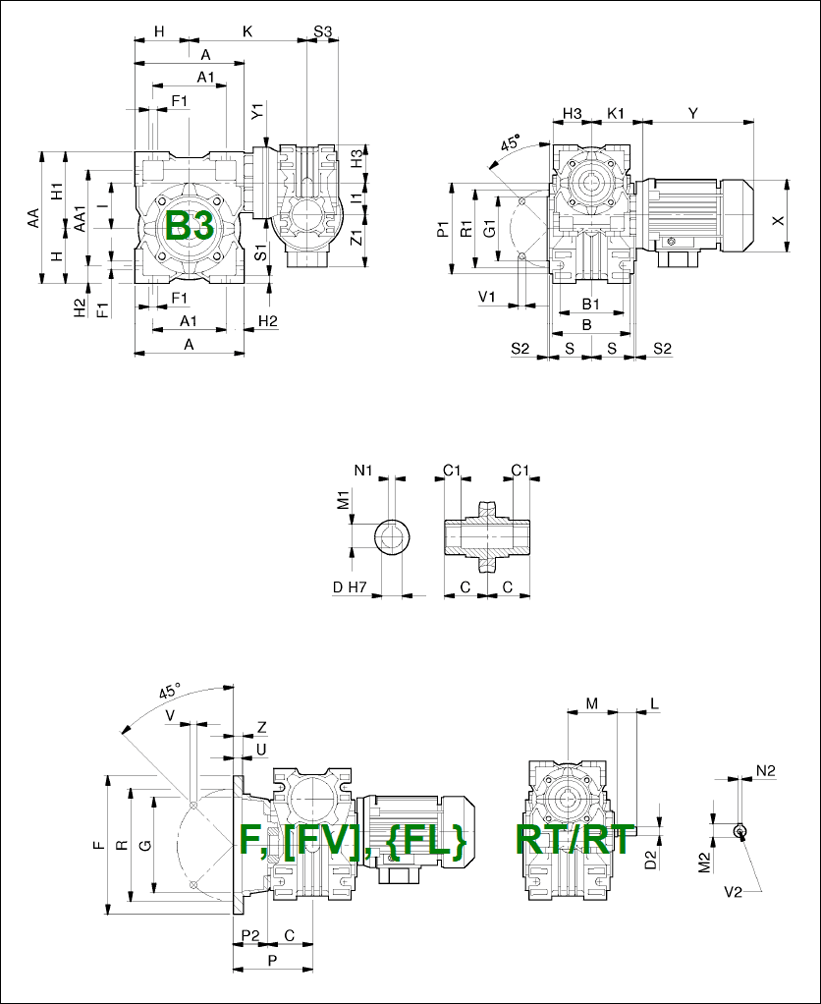

Габаритные и присоединительные размеры SRT-RT

Назад

Присоединительные размеры фланца электродвигателя

Присоединительные размеры фланца электродвигателя

PAM
N
M
P
Q
225
300
400
450
500
600
750
900
1200
1500
1800
2400
3200
4000
5000
D
SRT28-RT40
56B5
80
100
120
54,5
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
5614
50
65
80
54,5
SRT28-RT50
56B5
80
100
120
54,5
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
5614
50
65
80
54,5
63B5
95
115
140
54,5
11
11
11
11
63B14
60
75
90
54,5
SRT40-RT70
63B5
95
115
140
65
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
63B14
60
75
90
65
71B5
110
130
160
66
14
14
14
14
14
14
14
14
14
71B14
70
85
105
66
SRT40-RT85
63B5
95
115
140
65
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
63B14
60
75
90
65
71B5
110
130
160
66
14
14
14
14
14
14
14
14
14
71B14
70
85
105
66
SRT50-RT110
63B5
95
115
140
78
11
11
11
11
11
63B14
/
/
/
/
71B5
110
130
160
78
14
14
14
14
14
14
14
14
14
14
14
14
14
71B14
70
85
105
75
80B5
130
165
200
78
19
19
19
19
19
19
19
19
80B14
80
100
120
77

Назад

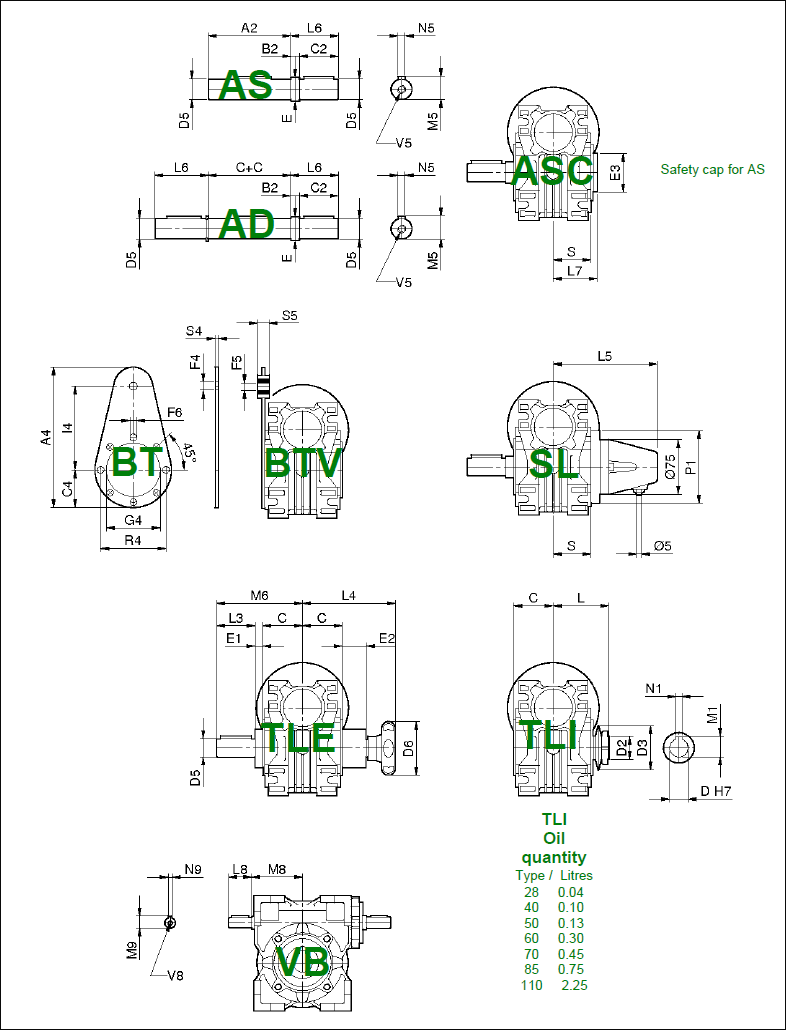

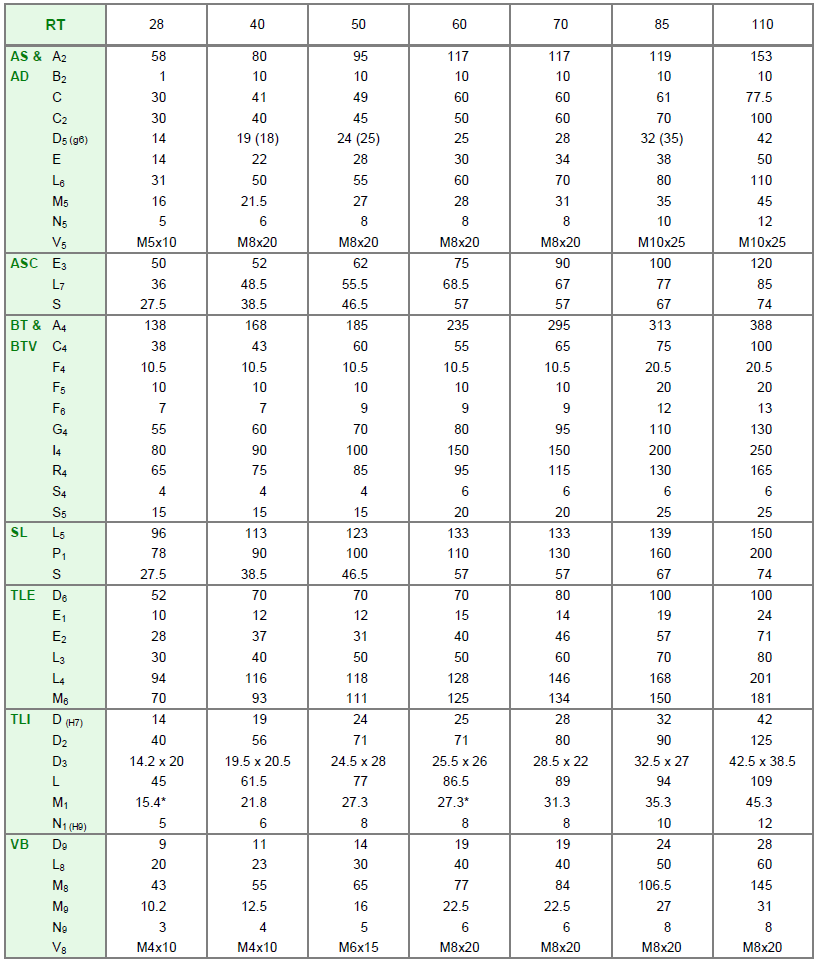

Реактивная штанга, выходной вал

выходной вал

Назад

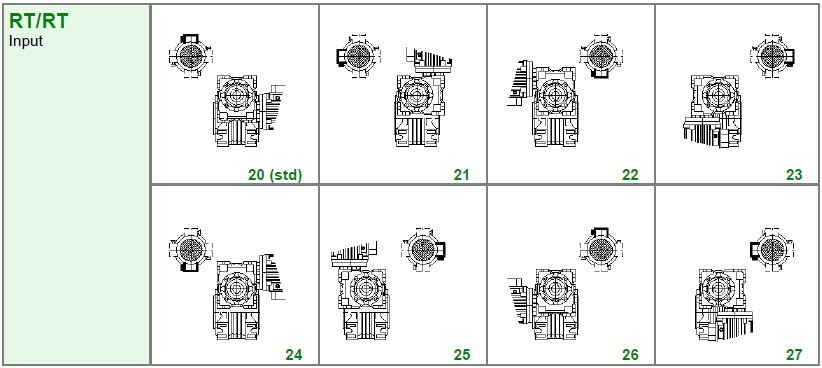

Монтажные положения двухступенчатых червячных редукторов серии SRT-RT

Монтажные положения двухступенчатых червячных редукторов серии SRT-RT

Назад

Положение клемной коробки электродвигателя

Положение клемной коробки электродвигателя

Назад

Вес червячных редукторов серии SRT-RT, кг

SRT28-RT40
3,9
SRT28-RT50
5,2
SRT40-RT70
12
SRT40-RT85
16,5
SRT50-RT110
45
