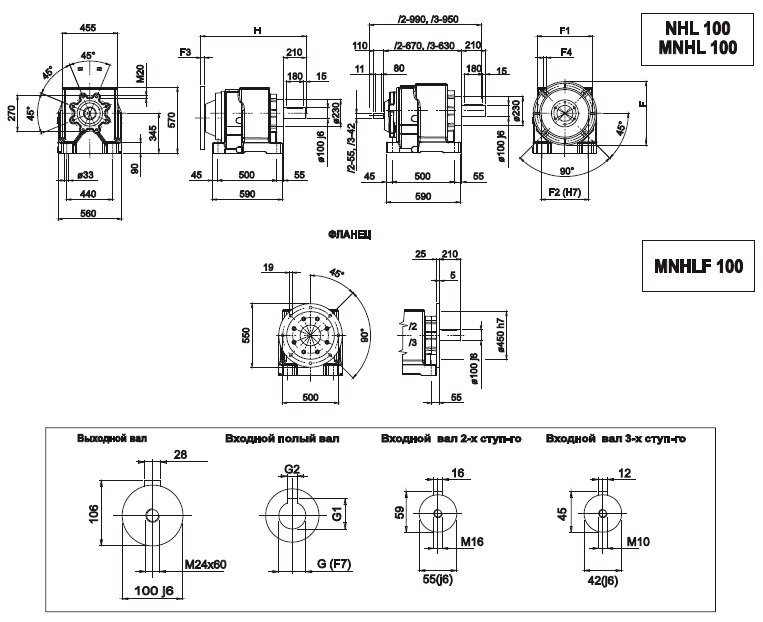

Габаритно-присоединительные размеры MNHL 100 |
| |
|
100/2 -100/3 |
G |
G1 |
G2 |
F |
F1 |
F2 |
F3 |
F4 |
Н |
/2...132 В5 /2F...132 В5 |
38 |
41,3 |
10 |
300 |
265 |
230 |
25 |
М12 |
815 |
/2...160 B5/2F...160B5 |
42 |
45,3 |
12 |
350 |
300 |
250 |
25 |
17 |
865 |
/2... 180 B5/2F...180B5 |
48 |
51,8 |
14 |
350 |
300 |
250 |
25 |
17 |
865 |
/2...200 В5 /2F...200 В5 |
55 |
59,3 |
16 |
400 |
350 |
300 |
25 |
18 |
905 |
/2...225 В5 /2F...225 В5 |
60 |
64,4 |
18 |
450 |
400 |
350 |
25 |
18 |
905 |
/2... 250 В5/2F...250 В5 |
65 |
69,4 |
18 |
550 |
500 |
450 |
25 |
19* |
905 |
/3...132 В5 /3F...132 В5 |
38 |
41,3 |
10 |
300 |
265 |
230 |
25 |
М12 |
779 |
/3...160 B5/3F...160B5 |
42 |
45,3 |
12 |
350 |
300 |
250 |
25 |
17 |
819 |
/3...180 В5 /3F...180 В5 |
48 |
51,8 |
14 |
350 |
300 |
250 |
25 |
17 |
819 |
/3...200 В5 /3F...200 В5 |
55 |
59,3 |
16 |
400 |
350 |
300 |
25 |
18 |
859 |
/3...225 В5 /3F...225 В5 |
60 |
64,4 |
18 |
450 |
400 |
350 |
25 |
18 |
859 |
|
| |
