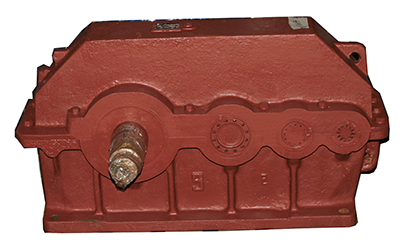

Цилиндрические горизонтальные трехступенчатые редукторы представляют собой универсальные приспособления, используемые в приводах техники. Они позволяют снижать скорость кручения рабочих элементов и наращивать момент вращения. Существуют модели редукторов как для обычных, так и для тропических климатических условий.
Принцип работы
Цилиндрические горизонтальные трехступенчатые редукторы работают на зубчатой передаче с 3 ступенями. По сути, это коробка передач с 4 рабочими валами и 6 цилиндрическими шестеренками.
Корпус приспособлений делается из металла, дабы обеспечить надежную работу. Обычно используются алюминий либо чугун. Также есть более дорогие модели, корпус которых изготовлен из стали.
Цилиндрические горизонтальные трехступенчатые редукторы имеют разъемную оболочку, включающую в себя 2 блока. В расположенном сверху блоке находится электромотор и стойка. Стойка соединяет насосный шток, шток указателя лопастного разворота. В расположенном внизу блоке находится приводной редуктор.
Разновидности
Цилиндрические горизонтальные трехступенчатые редукторы – достаточно обширная группа изделий, однако можно выделить 3 самых распространенных приспособления:
- ЦТНД. Используется в технике, применяемой в строительстве, добыче угля, изготовлении авто. Устанавливается на элеваторы, конвейерные ленты и иные аналогичные агрегаты. Способен выдерживать высокую нагрузку, так как включает в себя зацепление Новикова.
- ЦЗУ. Располагает повышенной дистанцией между осями и широким рядом передаточных чисел. Многофункциональное приспособление для разных механизмов.
- 1ЦЗУ. Прочный и износостойкий редуктор. Оптимален для установки в высокопроизводительные механизмы.
Расшифровка маркировки
Маркировка редуктора расшифровывается так (рассматривается пример маркировки 1ЦЗУ-160-125-12- ц У1):
• ЦЗУ – разновидность редуктора;
• 160 – дистанция между осями;
• 125 – номинальный передаточный показатель;
• 12 – характеристика сборки;
• К – форма валового конца (цилиндр);
• У – климат, для которого предназначен редуктор (умеренный);
• 1 – тип размещения приспособления (вне помещения, то есть на открытом воздухе).
Цилиндрические горизонтальные трехступенчатые редукторы имеют стоимость, которая зависима от типа сборки, типа валов и иных факторов.
|
