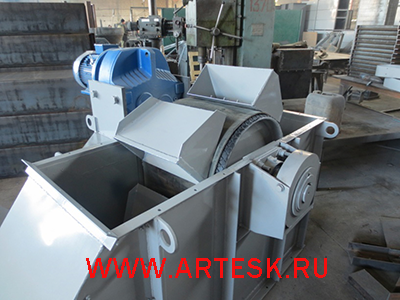

Ковшовый элеватор — наиболее удобный способ транспортировки сыпучих продуктов. В отличие от пневматического транспортера он отличается меньшим расходом энергии. Кроме того, появляется возможность транспортировать крупнокусковые среды, например, руду, горные породы. За один цикл оборота ленты с ковшами элеватор погружает десятки и сотни килограммов, поэтому его привод должен быть достаточно мощным. Типовой вариант — электродвигатель на 1-3 кВт и понижающий редуктор с передаточным отношением 50-100. При стандартной скорости вращения общепромышленных электродвигателей 3000 об/мин, приводной валок элеватора будет делать 5 оборотов в секунду, что обеспечит скорость движения элеватора около 0,7-1,5 м/сек.
 |
Приводной узел элеватора располагают сверху, чтобы лента работала на растяжение, а не на сжатие. Это правило действительно как для вертикальных, так и для наклонных элеваторов. Исключение составляют лишь маломощные ковшовые транспортеры в тех случаях, когда верхнее расположение приводного узла невозможно, например транспортер механизма выдачи картофелеуборочного комбайна.
Старые схемы привода элеваторов имели длинные ременные передачи, снижающие КПД. Сейчас используют намного более совершенный вариант в виде одного мотор-редуктора, когда все детали привода спрятаны в герметичном корпусе.
Привод элеваторов в добывающей отрасли
В горнорудной промышленности ковшовые элеваторы могут иметь сотни метров в длину и за один цикл поднимать несколько тонн породы. Мощность привода — десятки кВт. Питание двигателя — трехфазная сеть 380-400 вольт. Понижающее число редуктора — 50-100 и выше. Оптимальна схема цилиндрического редуктора. Технически, это самый простой вариант, а его КПД самый высокий. Подбор редуктора ведется по расчетам мощности электродвигателя. Используются специальные формулы, учитывающие вместимость и количество ковшей, массу транспортируемого материала и степень наклона элеватора. Для элеваторов с сильно изменяющимся углом наклона целесообразно применение регулируемых по мощности приводов (электродвигатели с питанием через частотный преобразователь).
В добывающей отрасли элеваторы работают в условиях запыленности воздуха минеральными абразивными включениями. Работа механизмов возможна только в герметичных корпусах, поэтому применяют редукторы соответствующего климатического исполнения.
Редукторы для зерновых элеваторов
На зернохранилищах используют элеваторы не только для погрузки зерна, но и для его частой переброски с одного места на другое, что является обязательным требованием для его продолжительного хранения. Зерновая пыль приводит к повышению трения в механизмах, поэтому, так же, как и горнорудной промышленности, допустимо использовать только герметично закрытые редукторы. Поскольку жестких массогабаритных требований не налагается, можно устанавливать все типы редукторов, предпочтительно цилиндрические.
Основные преимущества
- Конструкция имеет модульную систему
- Удобства для осмотра и сервисного обслуживания
- Высокая надежность
- Оптимальная стоимость
|
