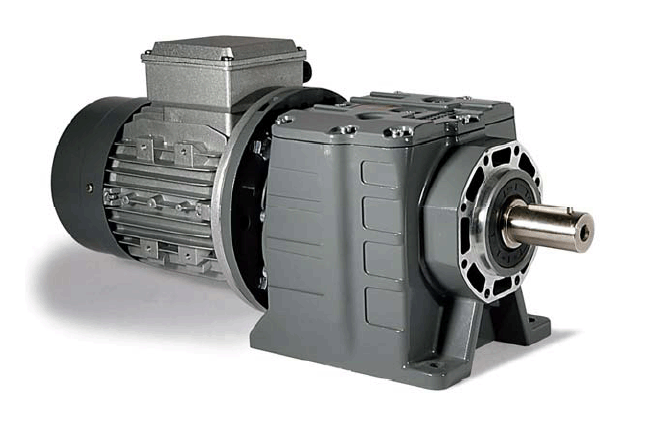

Цилиндрические соосные мотор-редукторы VARVEL (Варвел) серии MRD 02, MRD 12, MRD 22, MRD 32, MRD 42, MRD 52, MRD 62, MRD 03, MRD 13, MRD 23, MRD 33, MRD 43, MRD 53, MRD 63: характеристики, устройство, принцип работы, цена

Цилиндрические мотор-редукторы Varvel MRD предназначены для понижения скорости и увеличения крутящего момента. Серия состоит из семи типоразмеров, каждая из которых имеет широкий ряд передаточных отношений. Мотор-редукторы комплектуются электродвигателями от 0,06 до 7,5 кВт. Для удобства монтажа используются лапы на основании корпуса или съемный опорный фланец. Корпус редуктора литой, изготовлен из сплава алюминия. Конструкция зубчатых пар имеет одну две или три ступени. Высокое качество обработки зубчатых пар исключает посторонние шумы во время работы, а надежные материалы гарантируют работоспособность редуктора на долгие годы.

На мотор-редукторы MRD могут устанавливаться электродвигатели с тормозом и двигатели во взрывозащищенном исполнении.

Передаточные отношения 2,5 - 630

Обороты тихоходного вала 2 - 1100 об/мин

Крутящий момент 10 - 2300 Нм

Мощность электродвигателя 0,06 - 7,5 кВт

Серия имеет следующие типоразмеры:
MRD 02, MRD 12, MRD 22, MRD 32, MRD 42, MRD 52, MRD 62, MRD 03, MRD 13, MRD 23, MRD 33, MRD 43, MRD 53, MRD 63

MRD 02, MRD 12, MRD 22, MRD 32, MRD 42, MRD 52, MRD 62, MRD 03, MRD 13, MRD 23, MRD 33, MRD 43, MRD 53, MRD 63

Система обозначения червячных мотор-редукторов серии MRD

MRD 43 / В5 Н 250 IEC80-B14 (П19/120) AU35 DFU300 //0,55/4-19/120/000/IM3681 -IP54/F/220/380/50/Y3/S1 -Т/10/АС/220/380-К2

MRD - Тип мотор-редуктора;
43 - Типоразмер (4 - габарит, 3 - число ступеней);
В5 - Вариант исполнения (B3 - лапный,В5 - фланцевый);
H - Монтажное положение (H - горизонтальный, V - вертикальный);
250 - Номинальное передаточное отношение;
IEC80 - Типоразмер для присоединения электродвигателя;
В14(П19/120) - Исполнение входного фланца редуктора (B5,B14). П19 - полый вал диаметром 19 мм; 120 - входной фланец диаметром 120 мм;
AU35 - Диаметр выходного вала;
DFU300 - Диаметр выходного фланца;
0,55 - мощность электродвигателя в кВт.
4 - количество полюсов.
19 - диаметр вала электродвигателя в мм.
120 - наружный диаметр фланца электродвигателя в мм.
000 - высота от лап до оси (только для лапного исполнения, для фланцевого исполнения ставится 000).
1М:3681 - конструктивное исполнение по способу монтажа (ГОСТ 2479)
IP:54 — исполнение по степени защиты.
F- класс изоляции
220/380/50 - напряжение питания электродвигателя и частота питающего тока (возможны варианты 230/400/50, 400/690/50, 380/660/50, 275/480/60, 480/830/60)
УЗ - климатическое исполнение S1 - режим работы Т-тормоз
10 - тормозной момент в Нм
АС - тип питания тормоза(переменное)
220/380 - напряжение (В) питания электротормоза К2 - положение клеммной коробки.

Типоразмер	M max, Нм	D - выходного вала, мм
MRD 02	89	17 (20)
MRD 12	440	30 (25)
MRD 22	440	25 (30)
MRD 32	560	30 (35)
MRD 42	760	35 (40)
MRD 52	1520	40 (50)
MRD 62	2900	50 (60)
MRD 03	89	17 (20)
MRD 13	440	30 (25)
MRD 23	440	25 (30)
MRD 33	560	30 (35)
MRD 43	760	35 (40)
MRD 53	1520	40 (50)
MRD 63	2900	50 (60)

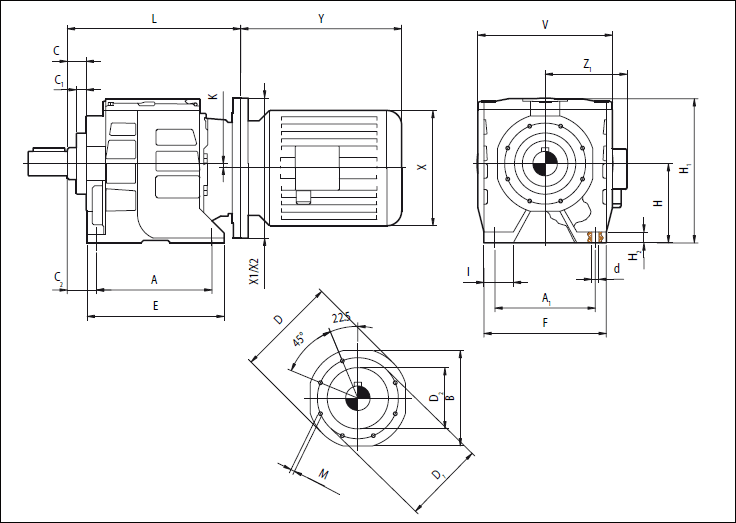

Габаритные и присоединительные размеры

Размеры выходного вала

Монтажные положения

Выходные обороты и мощность электродвигателей (кВт)

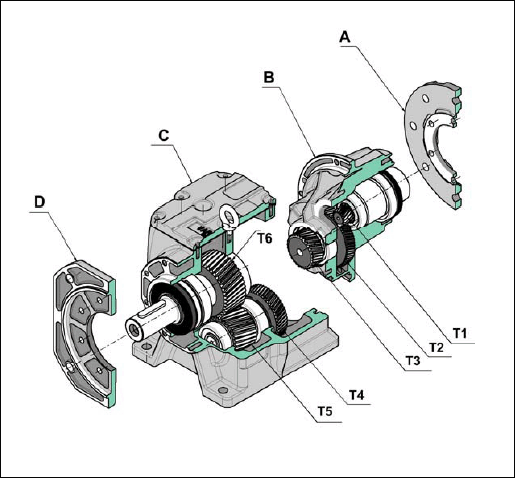

A - моторный фланец стандарт IEC
B - зубчатые пары первой ступени T1, T2, T3
C - цилиндрические передачи второй и третей передачи (T4, T5) заключенные в монолитный корпус редуктора
D - cъемный опорный фланец

MRD	02/03	02/03	02/03	02	12/13	12/13	12/13	12	12
IEC	56	63	71	80	56	63	71	80	90 S/L
X	110	123	140	159	110	123	140	159	176
X1(B5)	120	140	160	-	120	140	160	200	200
X2(B14)	80	90	105	120	-	90	105	120	140
Y	168	185	220	238	168	185	220	238	255/280
Z1	108	110	121	138	108	110	121	138	149
L	140/143			140	151/161			151
C	13				10
C1	9
K	4.5				5
C2	20				18
A	95				110
E	115				132
V	100				140
I	23				38
A1	80				110
F	96				135
d	Ø9
H	60				75
H1	111				131
H2	6.5				8
D	84
M	M6x14 (7)
B	82
D1	Ø75

Назад

MRD	23	22/23	22/23	22/23	22	22	32/33	32/33	32/33
IEC	63	71	80	90 S/L	100	112	71	80	90S/L
X	123	140	159	176	195	219	140	159	176
X1(B5)	140	160	200	200	250	250	160	200	200
X2(B14)	-	105	120	140	160	160	105	120	140
Y	185	220	238	255/280	314	328	220	238	255/280
Z1	110	121	138	149	160	172	121	138	149
L	208	190/208			190		220/253
C	13
C1	11
K	6						8.5
C2	25						30
A	130						165
E	153						195
V	155						190
I	37						44
A1	110						135
F	140						173
d	Ø9						Ø11.5
H	90						115
H1	158						198
H2	10						14
D	108						130
M	M6x10 (8)						M8x18 (8)
В	102						125
D1	Ø95						Ø115

Назад

MRD	32	32	43	42/43	42/43	42/43	42	42
IEC	100	112	71	80	90 S/L	100	112	132 S/M
X	195	219	140	159	176	195	219	258
X1(B5)	250	250	160	200	200	250	250	300
X2(B14)	160	160	-	120	140	160	160	200
Y	314	328	220	238	255/280	314	328	368/410
Z1	160	172	121	138	149	160	172	192
L	220		305	265/305			265
C	13		15
C1	11		13
K	8.5		9.5
C2	30		30
А	165		195
Е	195		221
V	190		215
I	44		50
А1	135		150
F	173		195
d	Ø11.5		Ø13.5
Н	115		130
H1	198		222
H2	14		15
D	130		Ø145
М	М8х18 (8)		М8х18 (8)
В	125		142
D1	Ø115		Ø130

Назад

MRD	52/53	52/53	52/53	52/53	52/53	52/53	52	52
IEC	80	90 S	90 L	100	112	132 S/M	160	180
X	159	176	176	195	219	258	310	320
X1(B5)	200	200	200	250	250	300	350	350
X2(B14)	-	-	-	-	-	200	-	-
Y	238	255	280	314	328	368/410	486	580
Z1	138	149	149	160	172	192	235	245
L	322						353
C	18
C1	14
C2	35
A	205
E	254
V	284
I	42
A1	170
F	254
d	Ø18
H	140
H1	255
H2	20
D	Ø190
M	M10x25 (8)
В	180
D1	Ø130g6

Назад

MRD	62/63	62/63	62/63	62/63	62/63	62/63	62	62
IEC	80	90S	90 L	100	112	132 S/M	160	180
X	159	176	176	195	219	258	310	320
X1(B5)	200	200	200	250	250	300	350	350
X2(B14)	-	-	-	-	-	200	-	-
Y	238	255	280	314	328	368/410	486	580
Z1	138	149	149	160	172	192	235	245
L	379						410
C	18
C1	14
C2	40
A	260
E	305
V	340
I	42,5
A1	215
F	300
d	Ø18
H	180
H1	302
H2	24
D	Ø190
M	M10x25 (8)
В	180
D1	Ø130g6

Назад

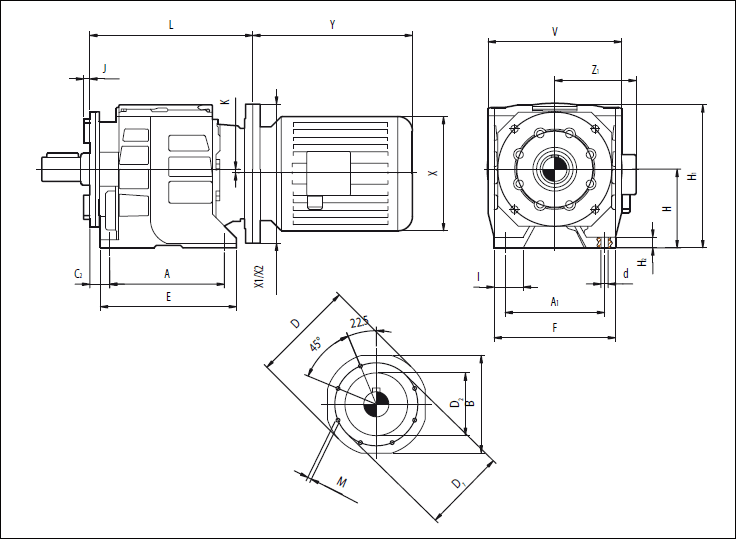

Фланцевое исполнение (B5)

Фланцевое исполнение (B5)

MRD	02/03	02/03	02/03	02	12/13	12/13	12/13	12	12
IEC	56	63	71	80	56	63	71	80	90 S/L
X	110	123	140	159	110	123	140	159	176
Х1(В5)	120	140	160	-	120	140	160	200	200
Х2(В14)	80	90	105	120	-	90	105	120	140
Y	168	185	220	238	168	185	220	238	255/280
Z1	108	110	121	138	103	110	121	138	149
L	140/143			140	151/161			151
J	3
К	4.5				5
C2	20				18
А	95				110
Е	115				132
V	100				140
I	23				38
A1	80				110
F	96				135
d	Ø9
Н	60				75
H1	111				131
Н2	6.5				8
D	84
M	М6х14 (7)
B	82
D1	Ø75

Назад

MRD	23	22/23	22/23	22/23	22	22	32/33	32/33	32/33
IEC	63	71	80	90 S/L	100	112	71	80	90 S/L
X	123	140	159	176	195	219	140	159	176
X1(B5)	140	160	200	200	250	250	160	200	200
X2(B14)	-	105	120	140	160	160	105	120	140
Y	185	220	238	255/280	314	328	220	238	255/280
Z1	110	121	138	149	160	172	121	138	149
L	208	190/208			190		220/253
J	3						3.5
К	6						8.5
C2	25						30
A	130						165
E	153						195
V	155						190
I	37						44
A1	110						135
F	140						173
d	Ø9						Ø11.5
H	90						115
H1	158						198
H2	10						14
D	108						130
M	M6x10 (8)						M8x18 (8)
B	102						125
D1	Ø95						Ø115

Назад

MRD	32	32	43	42/43	42/43	42/43	42	42
IEC	100	112	71	80	90 S/L	100	112	132S/M
X	195	219	140	159	176	195	219	258
X1(B5)	250	250	160	200	200	250	250	300
X2(B 14)	160	160	-	120	140	160	160	200
Y	314	328	220	238	255/280	314	328	368/410
Z1	160	172	121	138	149	160	172	192
L	220		305	265/305			265
J	3.5		4
К	8.5		9.5
C2	30		30
A	165		195
E	195		221
V	190		215
I	44		50
A1	135		150
F	173		195
d	Ø11.5		Ø13.5
H	115		130
H1	198		222
H2	14		15
D	130		Ø145
M	M8x18 (8)		M8x18 (8)
В	125		142
D1	Ø115		Ø130

Назад

MRD	52/53	52/53	52/53	52/53	52/53	52/53	52	52
IEC	80	90 S	90 L	100	112	132 S/M	160	180
X	159	176	176	195	219	258	310	320
X1(B5)	200	200	200	250	250	300	350	350
X2(B14)	-	-	-	-	-	200	-	-
Y	238	255	280	314	328	368/410	486	580
Z1	138	149	149	160	172	192	235	245
L	322						353
J	4
C2	35
A	205
E	254
V	284
I	42
A1	170
F	254
d	Ø18
H	140
H1	255
H2	20
D	Ø190
M	M10x25(8)
В	180
D1	Ø130g6

Назад

MRD	62/63	62/63	62/63	62/63	62/63	62/63	62	62
IEC	80	90S	90 L	100	112	132 S/M	160	180
X	159	176	176	195	219	258	310	320
X1(B5)	200	200	200	250	250	300	350	350
X2(B14)	-	-	-	-	-	200	-	-
Y	238	255	280	314	328	368/410	486	580
Z1	138	149	149	160	172	192	235	245
L	379						410
C	18
C1	14
C2	40
A	260
E	305
V	340
I	42,5
A1	215
F	300
d	Ø18
H	180
H1	302
H2	24
D	Ø190
M	M10x25 (8)
В	180
D1	Ø130g6

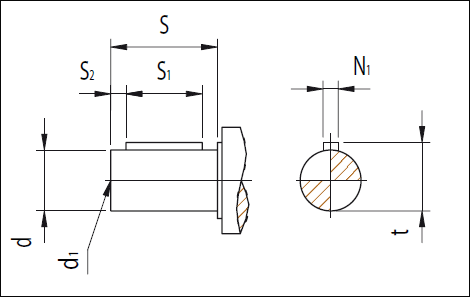

Размеры выходного вала

Размеры выходного вала

Размеры Габарит		S	S1	S2	d	d1	N1	t
RD 02 / RD 03	AU17	35	25	5	Ø17h6	M6x16	5	19
RD 02 / RD 03	AU20	40	30	5	Ø20h6	M6x16	6	22,5
RD 12 / RD 13	AU20	40	30	5	Ø20h6	M6x16	6	22,5
RD 12 / RD 13	AU25	50	40	5	Ø25h6	M6x16	8	28
RD 22 / RD 23	AU25	50	40	5	Ø25h6	M6x16	8	28
RD 22 / RD 23	AU30	60	40	10	Ø30h6	M10x22	8	33
RD 32 / RD 33	AU30	60	40	10	Ø30h6	M10x22	8	33
RD 32 / RD 33	AU35	70	50	10	Ø35h6	M10x22	10	38
RD 42 / RD 43	AU35	70	50	10	Ø35h6	M10x22	10	38
RD 42 / RD 43	AU40	80	60	10	Ø40h6	M12x28	12	43
RD 52 / RD 53	AU40	80	60	10	Ø40h6	M12x28	12	43
RD 52 / RD 53	AU45	100	90	5	Ø50h6	M16x36	14	53,5
RD 62 / RD 63	AU45	100	90	5	Ø50h6	M16x36	14	53,5
RD 62 / RD 63	AU50	120	110	5	Ø60h6	M20x42	18	64

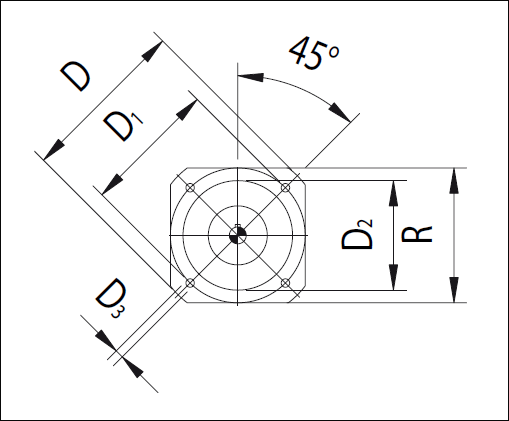

Размеры выходного фланца (В5)

Размеры выходного фланца (В5)

Размеры Габарит		D	D1	D2	D3	R
RD 02 / RD 03	DFU120	Ø120	Ø100	Ø90h7	Ø9 (4)	100
	DFU140	Ø140	Ø115	Ø95h7	Ø9 (4)	115
	DFU160	Ø160	Ø130	Ø110h7	Ø9 (4)	130
RD 12 / RD 13	DFU120	Ø120	Ø100	Ø90h7	Ø9 (4)	100
	DFU140	Ø140	Ø115	095h7	Ø9 (4)	115
	DFU160	Ø160	Ø130	Ø110h7	Ø9 (4)	130
RD 22 / RD 23	DFU140	Ø140	Ø115	Ø95h7	Ø9 (4)	115
	DFU160	Ø160	Ø130	Ø110h7	Ø9 (4)	130
	DFU200	Ø200	Ø165	Ø130h7	Ø11 (4)	165
RD 32 / RD 33	DFU160	Ø160	Ø130	Ø110h7	Ø9 (4)	135
	DFU200	Ø200	Ø165	Ø130h7	Ø11 (4)	165
	DFU250	Ø250	Ø215	Ø180h7	Ø13(4)	215
RD 42 / RD 43	DFU200	Ø200	Ø165	Ø130h7	Ø11 (4)	165
	DFU250	Ø250	Ø215	Ø180h7	Ø13,5 (4)	215
	DFU300	Ø300	Ø265	Ø230h7	Ø17 (4)	265
RD 52 / RD 53	DFU250	Ø250	Ø215	Ø180h7	Ø13,5 (4)	215
	DFU300	Ø300	Ø265	Ø230h7	Ø17 (4)	265
	DFU350	Ø350	Ø300	Ø250h7	Ø17,5 (4)	300
RD 62 / RD 63	DFU250	Ø250	Ø215	Ø180h7	Ø13,5 (4)	215
	DFU300	Ø300	Ø265	Ø230h7	Ø17 (4)	265
	DFU350	Ø350	Ø300	Ø250h7	Ø17,5 (4)	300

Назад

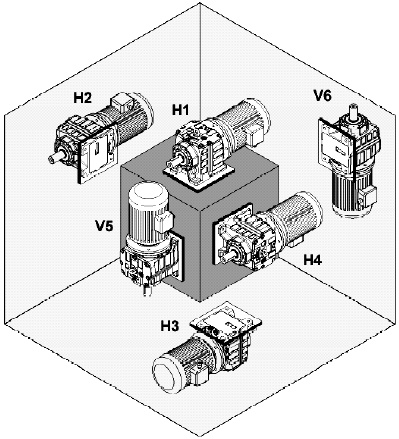

Монтажные положения

Монтажные положения

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Выходные обороты и мощность электродвигателей (кВт)
