Цилиндрические мотор-редукторы Motovario (Мотоварио) CHA32, CHA33, CHA41, CHA42, CHA43, CHA51, CHA52, CHA53, CHA61, CHA62, CHA63: характеристики, устройство, принцип работы, цена
Цилиндрические мотор-редукторы Motovario (Мотоварио) CHA

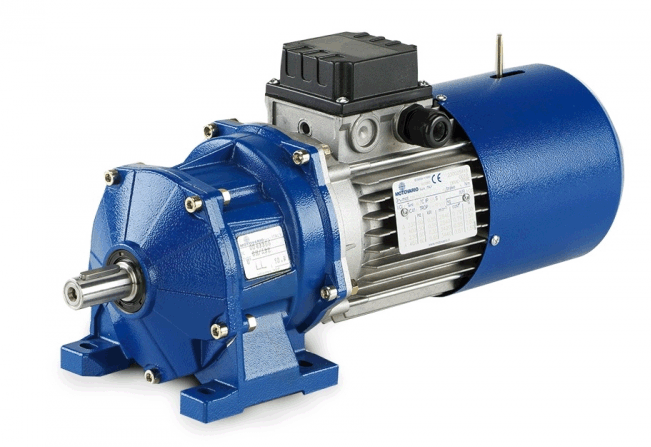

Редукторы Motovario CHA в отличии от редукторов CH изготовлены из сплава алюминия. Мотор-редукторы специально разрабатывались для условий, где требуется низкая масса и компактные размеры. Крепежные элементы редуктора (лапы и фланец) съемные, что позволяет осуществлять монтаж в любом удобном положении. Точность обработки зубчатых пар избавила от нежелательного шума, а качественные материалы увеличили ресурс редуктора. Серия CHA состоит из четырех типоразмеров, каждый из которых имеет одну, две или три цилиндрические ступени. Мотор-редукторы комплектуются асинхронными электродвигателями от 0,12 до 5,5 кВт.

Передаточное отношение от 1,2 до 250

Крутящий момент от 6 Нм до 480 Нм

Мощность электродвигателя 0,12 кВт до 5,5 кВт

Motovario CHА - корпус из алюминия

CHA32, CHA33, CHA41, CHA42, CHA43, CHA51, CHA52, CHA53, CHA61, CHA62, CHA63

Система обозначения мотор-редукторов серии CHA

CHA
-04
- 2
-U
-31,5
45
-80B4
-0,75
-B3
-B14
ПКК:1
1
2
3
4
5
6
7
8
9
10
11

1 – Серия мотор-редуктора CHA

2 – Типоразмер (CHA32, CHA33, CHA41, CHA42, CHA43, CHA51, CHA52, CHA53, CHA61, CHA62, CHA63)

3 – Количество ступеней (1, 2, 3)

4 – Вариант крепления (U - комбинированное исполнение (лапы+фланец), F - выходной фланец, М - на лапах с нижним расплоложением вала)

5 – Номинальное передаточное отношение редуктора

6 – Число оборотов выходного вала, об/мин

7 – Габарит электродвигателя

8 – Мощность электродвигателя, kW

9 – Монтажное положение (В3, В6, В7, В8, V1, V3, V5, V6)

10 – Тип присоединительного фланца электродвигателя (B5 - большой фланец, B14 – малый фланец)

11 – Положение клемной коробки электродвигателя
Типоразмер

D - выходного вала,мм
CHA41
16 (19)
CHA51
24
CHA61
28
CHA32
20 (19, 16, 14)
CHA42
25 (24, 19)
CHA52
30 (35, 24)
CHA62
40 (30, 28)
CHA33
20 (19, 16, 14)
CHA43
25 (24, 19)
CHA53
30 (35, 24)
CHA63
40 (30, 28)

Монтажные положения

Вес редукторов серии, кг



Выходные обороты и мощность электродвигателей (кВт) pdf.



Габаритные и присоединительные размеры

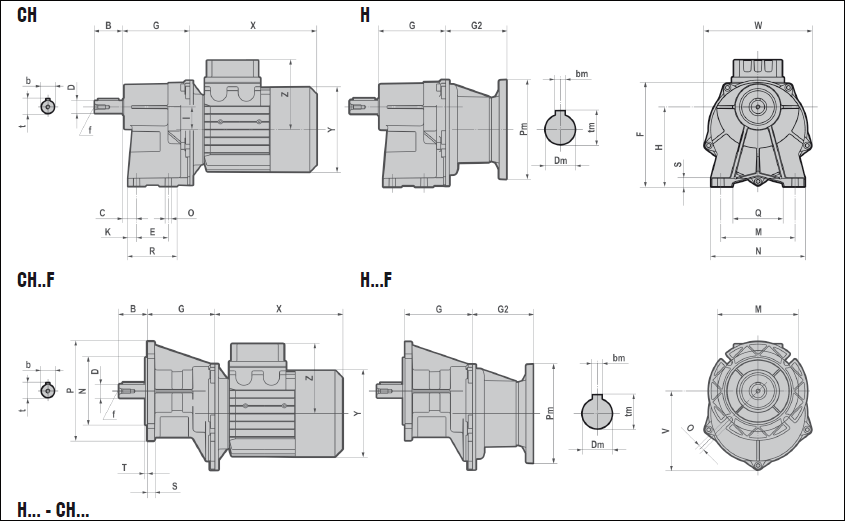

Одноступенчатые мотор-редукторы CHA41, CHA51, CHA61

Одноступенчатые мотор-редукторы CHA41, CHA51, CHA61
D
B
b
t
I
C
E
F
G
H
I
K
M
N
0
Q
R
S
W
A41
16 j6
40
5
18
M6
20
45
151
95.5
113
32
12.5
105
130
9
75
70
12
152
19 j6
6
21.5
A51
24 j6
50
8
27
M8
6
70
169
104
130
32
15
150
180
11
115
100
12
152
A61
28 j6
60
8
31
M8
7.5
70
219.5
129
165
47.5
20
165
200
11
120
110
15
218


M
N
0
P
S
T
V
A41F
115
95 f8
9
140
10
3
111.5
A51F
130
110 f8
9
160
10
3.5
111.5
A61F
165
130 f8
11
200
15
3.5
161.5



Габарит электродвигателя
G2
A41-A51
A61
063
55
/
071
55
/
080
86
87.5
090
86
87.5
100·112
/
87.5

Назад

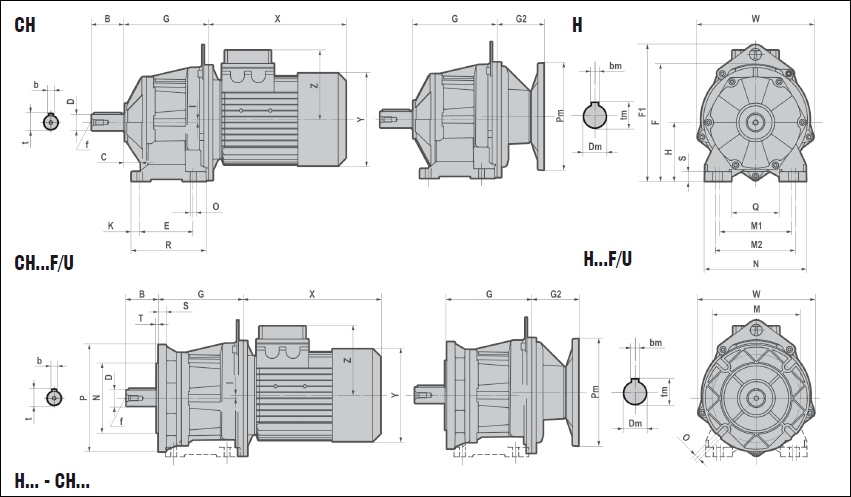

Двухступенчатые мотор-редукторы CHA32, CHA42, CHA52, CHA62

Двухступенчатые мотор-редукторы CHA32, CHA42, CHA52, CHA62


D
В
b
t
f
С
E
F
F1
G
H
1
К
M1
M2
N
0
Q
R
S
W
А32
20 j6
40
6
22.5
M6
18
80
155
/
117.5
75
10
13
110
120
145
9
75
111
15
152
(19j6)
40
6
21.5
M6
(16j6)
40
5
18
M6
(14j6)
30
5
16
M6
А42
25j6
50
8
28
M10
25
85
160
/
124.5
80
10
13
110
120
145
9
75
111
15
152
(24j6)
50
8
27
M8
(19j6)
40
6
21.5
M6
А52
30j6
60
8
33
M10
30
100
217.5
255.5
159
110
5.5
15.5
135
150
190
11
90
140
18
218
(35 j6)
70
10
38
M12
(24 j6)
50
8
27
M8
А62
40j6
80
12
43
M16
35
110
237.5
275.5
168
120
15.5
20
170
185
230
14
120
150
20
218
(30j6)
60
8
33
M10
(28 j6)
60
8
31
M10


P
M
N f8
O
G
I
S
T
W
A32F
140
115
95
9
117.5
10
10
3
152
(120)
100
80
9
A42F
160
130
110
9
124.5
10
10
3.5
152
(140)
115
95
9
A52F
200
165
130
11
159
5.5
15
3.5
218
(160)
130
110
11
A62F
250
215
180
14
168
15.5
15
4
218
(200)
165
130
14



Габарит электродвигателя
G2
A32-A42
A52-A62
063
55
/
071
55
/
080
86
87.5
090
86
87.5
100-112
/
87.5

Назад

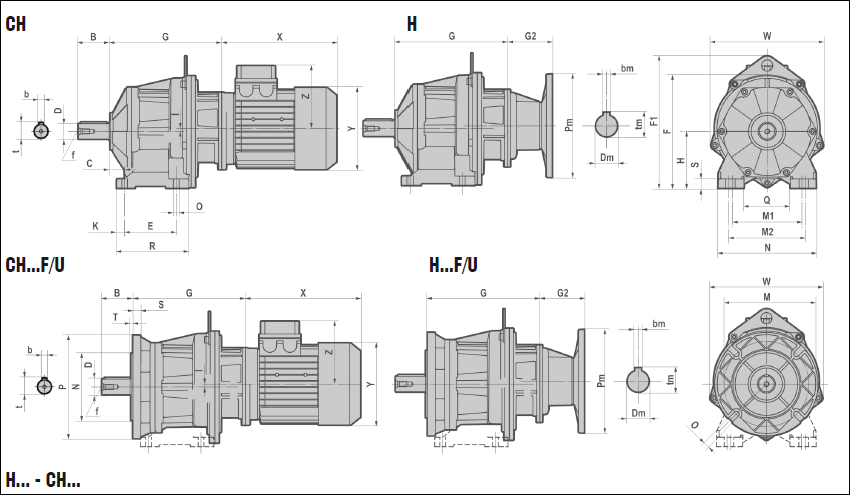

Трехступенчатые мотор-редукторы CHA33, CHA43, CHA53, CHA63

Трехступенчатые мотор-редукторы CHA33, CHA43, CHA53, CHA63



D
В
b
t
f
C
E
F
F1
G
H
1
К
M1
М2
N
0
Q
R
S
W
A33
20 j6
40
6
22.5
M6
18
80
155
/
170.5
75
10
13
110
120
145
9
75
111
15
152
(19 j6)
40
6
21.5
M6
(16j6)
40
5
18
M6
(14j6)
30
5
16
M6
A43
25j6
50
8
28
M10
25
85
160
/
177.5
80
10
13
110
120
145
9
75
111
15
152
(24 j6)
50
8
27
M8
(19j6)
40
6
21.5
M6
A53
30j6
60
8
33
M10
30
100
217.5
255.5
218
110
5.5
15.5
135
150
190
11
90
140
18
218
(35 j6)
70
10
38
M12
(24 j6)
50
8
27
M8
A63
40j6
80
12
43
M16
35
110
237.5
275.5
227
120
15.5
20
170
185
230
14
120
150
20
218
(30 j6)
60
8
33
M10
(28 j6)
60
8
31
M10


P
М
Nf8
O
G
I
S
T
W
A33F
140
115
95
9
170.5
10
10
3
152
(120)
100
80
9
A43F
160
130
110
9
177.5
10
10
3.5
152
(140)
115
95
9
A53F
200
165
130
11
218
5.5
15
3.5
218
(160)
130
110
11
A63F
250
215
180
14
227
15.5
15
4
218
(200)
165
130
14

Назад

Монтажные положения

Монтажные положения и количество масла, заливаемого в мотор-редукторы CHA

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес редукторов серии CHA, кг

Типоразмер

Вес кг
CHA41
3,3
CHA51
4,2
CHA61
6,5
CHA32
4,3
CHA42
5,3
CHA52
9,4
CHA62
11,2
CHA33
5
CHA43
5,8
CHA53
9,9
CHA63
12,9
